PRODUKTIVITÄTSSTEIGERUNG DES FRÄSPROZESSES UM 40%.
Komplettbearbeitung – Schruppen und Schlichten: 73 Stunden → 47 Stunden.
Höchste Genauigkeiten und maximale Oberflächengüte
WERKZEUG UND FORMENBAU. PROSPECT MOLD für FOOKE
„Im Vergleich zu anderen Fräsmaschinen die wir im Einsatz haben, zeichnen sich FOOKE-Maschinen durch gleichbleibend, optimale geometrische Genauigkeiten und dem geringsten Anteil an ungeplanten Maschinenstillständen aus. Auch nach über 10 Jahren Zusammenarbeit überzeugt und begeistert uns FOOKE immer wieder aufs Neue.“
Brandon Wenzlik, Prospect Mold
KOMPAKT-PORTALFRÄSMASCHINE
ENDURA® 7012LINEAR
Speziell ausgelegt für die Hochleistungsschwerzerspanung fester und hochfester Werkstoffe.
HOCHGENAU für die heute geforderten Toleranzen im Werkzeugbau, vom Schrupp- bis hin zum Schlichtlangzeitprozess.
MODELLBAU. SIEBENWURST für FOOKE
„Die positive und lösungsorientierte Einstellung aller am Projekt beteiligten FOOKE Mitarbeiter hat uns überzeugt. FOOKE Produkte stehen für eine ausgezeichnete Verarbeitungsqualität Made in Germany. Die Planungssicherheit und die sehr hohe Qualitätssicherung bringt uns einen klaren Vorteil gegenüber unseren Mitbewerbern."
Stephan Dunkes
Teamleiter Fertigung / CAM MB Modellbau
www.siebenwurst.com
FAHRZEUGDESIGN
PORTALFRÄSMASCHINE
ENDURA® 611LINEAR
Exzellente Oberflächenqualitäten bei hochdynamischer 5-Seitenbearbeitung von großen 1:1 Designmodellen.
BMW I8 – Aluminium, so edel gefräst wie ein Kunstwerk.
Ausgezeichnete Oberflächenqualitäten im Modell- und Formenbau
FORMENBAU. AMARI für Fooke
Die Leistungsparameter der FOOKE Maschinen haben uns überzeugt. Denn diese passen optimal zu unseren Anforderungen. Auf Fooke gekommen sind wir über eine Empfehlung einer unserer Kunden. Mittlerweile haben wir selber ausreichend Erfahrung um sagen zu können: Fooke steht für Kompetenz, Zuverlässigkeit und einen hervoragenden Maschinenservice.
Josef Reiter, CEO
FELGENKOKILLE
MODELL UND FORMENBAU
Reduzierung der Bearbeitungszeit durch FOOKE Frässtrategien abgestimmt auf das hochdynamische ENDURA® Maschinensystem.
UMFORMWERKZEUG - SEITENTEIL – GUSS
PORTALFRÄSMASCHINE
ENDURA® 908LINEAR
Ausgezeichnete Oberflächenqualitäten.
FAHRZEUGDESIGN
PORTALFRÄSMASCHINE
ENDURA® 904LINEAR
Hochdynamische Bearbeitung von 1:1 Designmodellen.
KOMPAKT-PORTALFRÄSMASCHINE
ENDURA® 711LINEAR
Mit Robotersystem zur automatischen Be- und Entladung.
KOMPAKT-PORTALFRÄSMASCHINE
ENDURA® 704LINEAR
Optimale Erreichbarkeit: 5-Seitenbearbeitung der Funktionsseite in einer Aufspannung.
PORTALFRÄSMASCHINE
ENDURA® 905LINEAR
Cubing Modelle für die Funktionserprobung, Nullserien oder exklusive Kleinserien.
WERZEUG UND FORMENBAU
KOMPAKT-PORTALFRÄSMASCHINE ENDURA® 704LINEAR
Hochdynamische Schlichtbearbeitung und hohe Präzision bei der Restmaterialbearbeitung.
WERKZEUG UND FORMENBAU. CDM Tool & Manufacturing für FOOKE
"Mit der Entscheidung für eine Fräsmaschine von FOOKE haben wir neuen Schwung in unseren Prozess gebracht. Weniger Rüstzeiten bedeuten mehr Bearbeitungszeit. So können wir Kundenaufträge wirtschaftlicher und produktiver umsetzten."
Mike Balderas, New Business & Marketing Manager
HECKKLAPPE – INNEN & AUSSEN
KOMPAKT PORTALFRÄSMASCHINE ENDURA® 7012LINEAR
"Vielseite Maschinenparametersätze und die optimale Maschinendynamik angepasst auf Ihre Bearbeitungsaufgabe."
Automobil
Andere Zeiten, andere Anforderungen
Was früher nur durch großes handwerkliches Geschick möglich war, übernehmen heute in Perfektion moderne Werkzeugmaschinen.
Oberflächenqualität und Genauigkeit, so lassen sich die Anforderungen des Modell-, Prototypen- und des Werkzeug- und Formenbaus zusammenfassen. Auf einer Maschine müssen unterschiedliche Werkstoffe, von Hartschaum bis hin zu legiertem Werkzeugstahl, rationell und zuverlässig bearbeitet werden können. Dafür bietet FOOKE leistungsfähige, hochdynamische 5-Achs-Fräsmaschinen.
Insbesondere Modelle und Prototypen, aber auch Werkzeuge und Formen werden heute mit engsten Bahnabständen zeilenförmig bearbeitet. Teilweise im klassischen 3+2 Betrieb sowie zunehmend auch 5-achsig-simultan. Bei dieser Art der Bearbeitung gilt es, die programmierte Vorschubgeschwindigkeit nahezu konstant und gleichzeitig auf höchstem Niveau zu halten. Maximale Steifigkeit der Maschinenstrukturelemente und der Vorschubantriebe sind die Basis für beste Oberflächenqualitäten und Genauigkeiten bei hervorragender Produktivität.
Was uns stolz macht
Einige unserer Referenzen im Fahrzeugdesign
Prototypenbau – Modellbau- und Formenbau – Werkzeugbau – Vorrichtungs- und Lehrenbau – Cubing
ALFA ROMEO F1 │ AUDI │ ASTON MARTIN F1 │ BMW │ BERTRANDT │DAIMLER │ EDAG │ FORD │ FRIMO │ HONDA │ KRAUSSMAFFEI TECHNOLGY │ MERCEDES-BENZ │ MERCEDES BENZ FORMULA 1 │ PORSCHE │RED BULL RACING │ SAIC VOLKSWAGEN AUTOMOTIVE │ SALZGITTER AUTOMOTIVE ENGINEERING │ SAUBER GROUP │ SCHÄFER │ SIEBENWURST │SILBERFORM │ TOYOTA │ VOLKE │ VOLKSWAGEN │…
FOOKE Produkt-Portfolio
Kompakt-Portalfräsmaschine
ENDURA® 400LINEAR
- NEU - hocheffizient bei der Kunststoffbearbeitung
- Großer Bearbeitungsraum, kleine Aufstellfläche, fundamentlose Aufstellung
- Direktantriebe in allen Achsen (Linear- und Torquemotoren)
- Hohe Struktursteifigkeit, höchste Dynamik und hohe Genauigkeiten
- Einfacher Transport und kurze Inbetriebnahme durch kompaktes Maschinenkonzept
- Gleichbleibend hohe Präzision durch Temperaturstabilität der Maschinenstruktur
- Verfahrwege bis 2.700 x 3.000 x 1.200 mm
- Werkstoffspektrum: Kunststoff, CFK/GFK, Modellbaublockmaterial, Aluminium

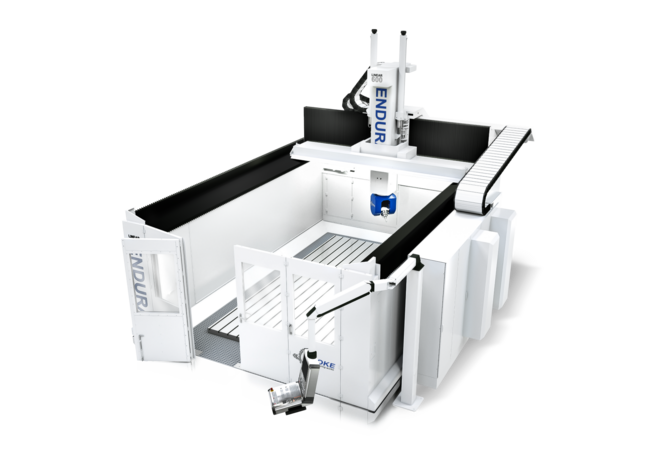

Portalfräsmaschine
ENDURA® 600LINEAR
- Sehr großer Bearbeitungsraum
- Ebenerdig zu beladen
- Optimale Staubabsaugungs- und Späneförderkonzepte
- Direktantriebe in allen Achsen (Linear- und Torquemotoren)
- Einsteigermodell für die 1:1 Bearbeitung im Fahrzeugdesign
- Individuelle Konzepte für höchste Genauigkeiten bei großflächigen Bauteilen in der Luftfahrt
- Ausgezeichnete Produktivität bei der Bearbeitung von universellen großen Bauteilen
- Kundenspezifische Lösungen für Spanntechnik und Absaugung
- Individuelle Konfiguration der Achslängen
- Verfahrwege bis 30.000 x 3.500 x 2.300 mm
- Werkstoffspektrum: Kunststoff, CFK/GFK, Modellbaublockmaterial, Aluminium
Kompakt-Portalfräsmaschine
ENDURA® 700LINEAR
- Unser Bestseller! Bewährt seit 2004, stetig optimiert
- Großer Bearbeitungsraum, kleine Aufstellfläche, fundamentlose Aufstellung
- Direktantriebe in allen Achsen (Linear- und Torquemotoren)
- Hohe Struktursteifigkeit, höchste Dynamik und hohe Genauigkeiten
- Einfacher Transport und Kurze Inbetriebnahme durch kompaktes Maschinenkonzept
- Gleichbleibend hohe Präzision durch Temperaturstabilität der Maschinenstruktur
- 5-Seiten Bearbeitung aller gängigen Fahrzeug Einzelkomponenten
- Hocheffiziente Produktivität bei der Bearbeitung von Aluminium Bauteilen
- Modulare Konstruktion ermöglicht Erweiterung des X-Verfahrweges als XL Ausführung
- Thermische Entkopplung von kurzfristigen Temperaturschwankungen durch Thermo Guard
- Verfahrwege bis 5.500 x 3.500 x 1.500 mm
- Werkstoffspektrum: Kunststoff, CFK/GFK, Modellbaublockmaterial, Aluminium, Guss, Stahl
Kompakt-Portalfräsmaschine
ENDURA® 7000LINEAR
- Für die Hochleistungs-Schwerzerspanung hochfester Werkstoffe
- Großer Bearbeitungsraum, kleine Aufstellfläche, fundamentlose Aufstellung
- Thermosymetrisches Maschinenkonzept
- Hohe Struktursteifigkeit, höchste Dynamik und hohe Genauigkeiten
- Werkstoffspektrum: Stahl, Guss und Aluminium
- Direktantriebe in allen Achsen (Linear- und Torquemotoren)
- Verfahrwege bis 6.000 x 4.500 x 1.500 mm
- Werkstoffspektrum: Stahl, Guss und Aluminium
Portalfräsmaschine
ENDURA® 900LINEAR
- Hochdynamisch, für universelle Anwendungen
- Direktantriebe in allen Achsen (Linear- und Torquemotoren)
- Hohe Struktursteifigkeit, höchste Dynamik und hohe Genauigkeiten
- Sehr großer gekapselter Bearbeitungsraum
- Marktführer in der 1:1 Bearbeitung im deutschen Fahrzeugdesign
- Perfekt abgestimmtes Maschinenkonzept auf die produktive Komplettbearbeitung von Aluminium bis Stahl
- Jetzt auch in kompakter Bauform erhältlich
- Verfahrwege bis 30.000 x 4.500 x 3.000 mm
- Werkstoffspektrum: Kunststoff, CFK/GFK, Modellbaublockmaterial, Aluminium, Guss, Stahl
Kompakt-Portalfräsmaschine
ENDURA® 900LINEAR
- Großer Bearbeitungsraum, kleine Aufstellfläche, fundamentlose Aufstellung
- Direktantriebe in allen Achsen (Linear- und Torquemotoren)
- Hohe Struktursteifigkeit, höchste Dynamik und hohe Genauigkeiten
- Thermische Entkopplung von kurzfristigen Temperaturschwankungen durch Thermo Guard
- Verfahrwege bis 5.500 x 3.500 x 1.500 mm
- Werkstoffspektrum: Stahl, Guss und Aluminium
Langbett-Profilfräsmaschine
ENDURA® PRO LINEAR
- Spezialist für die Stringer- und Profilbearbeitung
- Hochdynamische 5-Achs Bearbeitung von langen Werkstücken
- Zeitspanvolumen von bis zu 11,0 l/min
- Flexible Werkstück-Spannsysteme
- Ergonomisch zu beladen
- Zweiplatzbauteilbearbeitung für das prozessparallele Be- und Entladen
- Monoblock-Maschinenbettkonstruktion, modular erweiterbar
- Gekapselter Bearbeitungsbereich mittels durchschusssicherer Lamellen
- Verfahrwege bis 60.000 x 3.100 x 1.500 mm
- Werkstoffspektrum: Aluminium, Verbundwerkstoffe (CFK/GFK)
Fahrständerfräsmaschine
ENDURA® 1000LINEAR
- Spezialist für großvolumige Werkstücke
- Ergonomisch zu beladen
- Mitfahrende Bedienerkabine für eine bestmögliche Prozessüberwachung
- Mitfahrender Werkzeugwechsler
- Marktführer in der Bearbeitung von Aluminiumprofilen in der Schienenverkehrstechnik
- Individuelle Spannkonzepte und Vorrichtungen auf Kundenwunsch
- Wahlweise mit mechanischen Antriebskomponenten oder modernen Linearmotorantrieben
- Dreiplatzbauteilbearbeitung für das prozessparallele Be- und Entladen
- FSW Nachrüstlösung zum Rührreibschweißen mit max. Axialkraft von 25 kN
- Verfahrwege bis 60.000 x 4.500 x 2.100 mm
- Werkstoffspektrum: Kunststoff, CFK/GFK, Aluminium, Guss, Stahl
Plattenfräsmaschine
ENDURA® 800
- Planfräsmaschine für große Aluminium-Präzisionsplatten
- Höchste Genauigkeiten durch sehr steife Maschinenstruktur
- Finish-Bearbeitung in einem Fräsvorgang
- Ergonomisch zu beladen
- Oberflächengüte < 0,4 µm
- Fräswerkzeug bis Ø 3.100 mm
