Portalfräsmaschine ENDURA® 900LINEAR

Hochdynamisch, für universelle Anwendungen

Portalfräsmaschine ENDURA® 900LINEAR

Die neueste Generation ENDURA® Portalfräsmaschinen wurde mit oben liegendem, verfahrbarem Portal aus den bereits sehr erfolgreichen konventionellen ENDURA® Produkten entwickelt. Der Einsatz von Linearmotoren ermöglicht den Verzicht auf viele mechanische Elemente wie  Getriebe, Lagerungen, Kugelgewindetriebe oder Zahnstangensysteme und erhöht dadurch insbesondere Steifigkeit, Zuverlässigkeit und Genauigkeit.



Modular und schnell – Portalfräsmaschine ENDURA®

Beschleunigungswerte von bis zu 5 m/sek², Regelkreisverstärkungen von 5 m/(min x mm) und  eine maximale Abweichung von 0,015 mm spiegeln auf beeindruckende Weise die Dynamik und Präzision dieser Maschinen wieder.

Bei gleicher Oberflächenqualität und Genauigkeit können Sie bis zu 50 % Geschwindigkeitszuwachs gegenüber konventionellen Portalfräsmaschinen erzielen. Der KV-Faktor von 5-7 m/(min x mm) ist ein deutliches Indiz für die Produktivität; bei konventioneller Antriebstechnik liegt der KV-Faktor in der Regel bei 1-3 m/(min x mm).

Merkmale, Technik und Ausstattung:

  • Hochdynamische GANTRY-Hochbett-Werkzeugfräsmaschine:
    Portal in X-Richtung fahrend.
  • Aufbau der Maschine:
    Seitenwände (X-Achse) in Pylonen-Ständerbauweise mit Hochbetten (Stahl-Schweiß-Konstruktionen, ausgegossen mit hochdämpfendem Sonderbeton), Portal (Y-Achse), Kreuzschlitten und Hubbalken (Z-Achse) als extrem steife, dennoch gewichtsoptimierte Stahl-Schweiß-Konstruktion gefertigt.
  • Antriebstechnik der Linearachsen:
    In den Linearachsen (X, Y und Z) wassergekühlte Linearmotoren, X-Achse als GANTRY-Achsenpaar ausgeführt.
  • Direkte Messsysteme:
    Die Linear- und Rundachsen sind mit direkten Messsystemen ausgestattet.
  • Gewichtsausgleich Z-Achse:
    Der Antrieb der Z-Achse wird durch hochdynamische Hydraulikzylinder unterstützt.
  • Sicherheitssystem der Linearachsen:
    Die Linearachsen sind mit einem Sicherheitssystem ausgestattet, welches bei Spannungsverlust die Achsen bremsen und sicher halten kann.
  • Führungen der Linearachsen:
    Die Linearachsen sind mit gehärteten und geschliffenen, spielfrei vorgespannten Führungselementen ausgestattet.

Marktführer in der 1:1 Bearbeitung im deutschen Fahrzeugdesign

Portalfräsmaschine ENDURA® 900LINEAR

Vorteile auf einen Blick.

  • Hochdynamisch, für universelle Anwendungen
  • Direktantriebe in allen Achsen (Linear- und Torquemotoren)
  • Hohe Struktursteifigkeit, höchste Dynamik und hohe Genauigkeiten
  • Sehr großer gekapselter Bearbeitungsraum
  • Marktführer in der 1:1 Bearbeitung im deutschen Fahrzeugdesign
  • Perfekt abgestimmtes Maschinenkonzept auf die produktive Komplettbearbeitung von Aluminium bis Stahl
  • Jetzt auch in kompakter Bauform erhältlich
  • Verfahrwege bis 30.000 x 4.000 x 3.000 mm
  • Werkstoffspektrum: Kunststoff, CFK/GFK, Modellbaublockmaterial, Aluminium, Guss, Stahl

Portalfräsmaschine
ENDURA 900LINEAR

Hochdynamische Portalfräsmaschine für universelle Anwendungen.

Verfahrwege

X-Achse: 3.000 - 30.000 mm

Y-Achse: 3.000 / 3.500 / 4.000 / 4.500 mm

Z-Achse: 1.500 / 2.100 / 2.500 / 3.000 mm



Vorschubgeschwindigkeiten

X-Achse: 5 - 65.000 mm/min

Y-Achse: 5 - 65.000 mm/min

Z-Achse: 5 - 65.000 mm/min





Beschleunigung max. 5 m/sek²



Positioniergenauigkeit

X-Achse: 0,025 mm

Y-Achse: 0,020 mm

Z-Achse: 0,015 mm



Positionsstreubreite

X-Achse: 0,010 mm

Y-Achse: 0,010 mm

Z-Achse: 0,010 mm

Modular und überaus steif aufgebaute Maschine in intelligenter Hybrid-Bauweise (Stahl-, Schweiß-, Guss- und Mineralgusskomponenten).

Verschleißfreie, hochdynamische Linearmotoren in allen Linearachsen
(X, Y und Z).

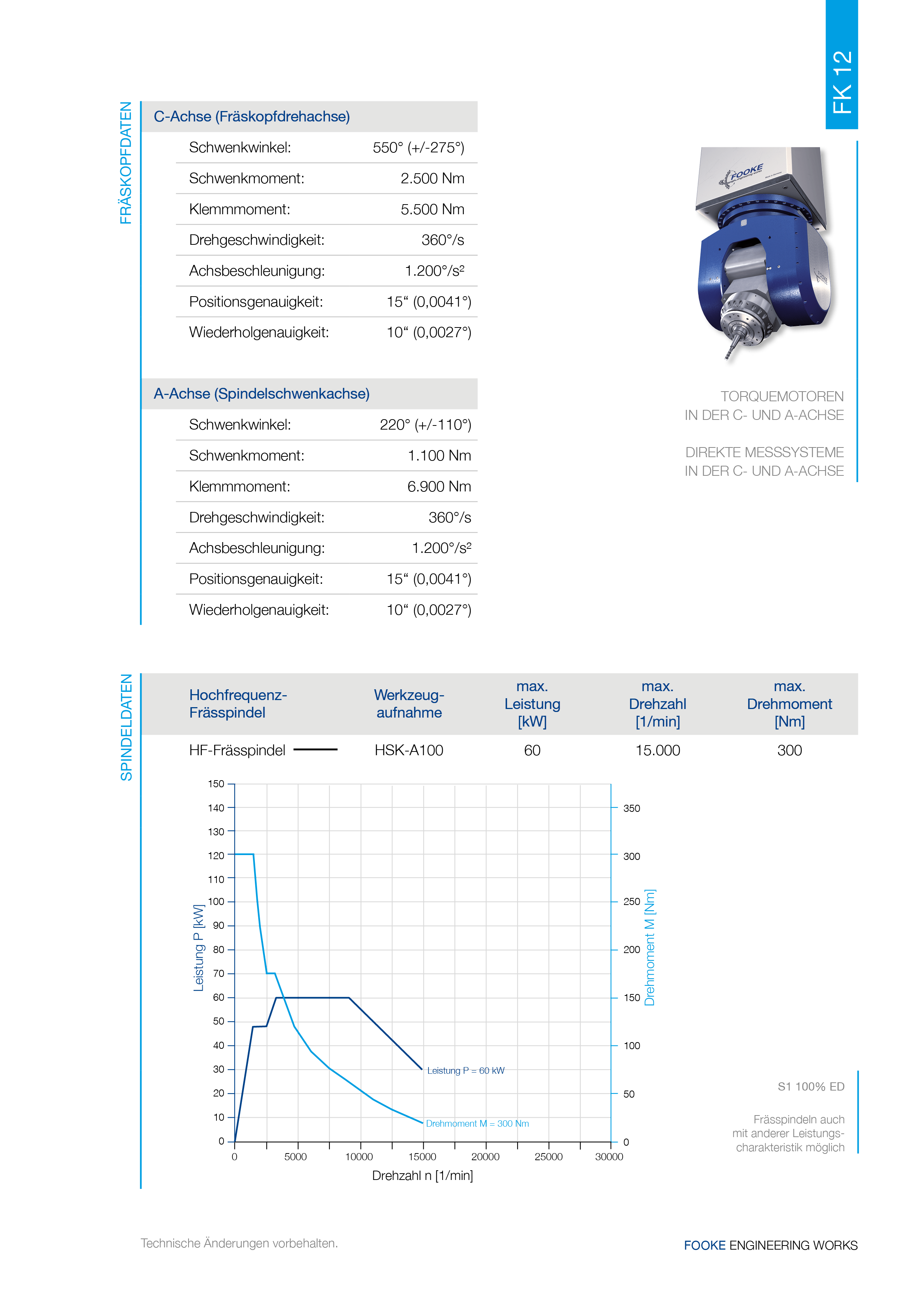

Direkte Messsysteme in allen Achsen (X, Y, Z, A und C).

Sicherheitssysteme und -bremsen in allen Linearachsen (X, Y und Z).

Linearführungen und Antriebsmotoren konsequent durch Faltenbälge geschützt.

Maschinenraum ebenerdig begehbar, mittels Kran oder Gabelstapler be- und entladbar.

Automatische Werkzeugwechselsysteme

Minimalmengen-Sprüh-Dosier-Systeme

Kühlmittel-Systeme (Nassbetrieb)

Werkzeugvermessungs-Systeme

Werkstückvermessungs-Systeme

Systeme für die Späne- und Staubentsorgung

Werkstück-Spannsysteme

Planenabdeckung/Schallschutzeinhausung
