Hochmoderne Plattenfräsmaschinen
zur rationellen Bearbeitung großformatiger Aluminiumplatten.
Scroll
Plattenfräsmaschinen
Für große Aluminium-Präzisionsplatten.
Unsere Planfräsmaschinen sind die Lösung für Unternehmen, die Aluminiumplatten in höchster Präzision und Effizienz bearbeiten möchten. Entwickelt für eine anspruchsvolle Bearbeitung, vereinen diese innovativen Plattenfräsmaschinen modernste Technik mit praxisorientiertem Design.
IHRE VORTEILE MIT EINER PLATTENFRÄSMASCHINE VON FOOKE
Perfekte Oberflächen in nur einem Arbeitsgang:
Unsere Plattenfräsmaschinen sorgen für excellente Oberflächen, die Ihre Nachbearbeitungszeit erheblich reduzieren. Dank ihrer hochpräzisen Frästechnologie entstehen spiegelglatte Oberflächen und eine exakte Maßhaltigkeit, die selbst höchste Qualitätsansprüche übertreffen.
Maximale Produktivität:
Durch die robuste Portalbauweise und das leistungsstarke Fräswerkzeug bearbeiten unsere Plattenfräsmaschinen mit beeindruckender Effizienz. Sie reduzieren Durchlaufzeiten und steigern Ihre Produktionskapazität – perfekt für Projekte mit engen Zeitplänen.
Flexibilität für individuelle Anforderungen:
Jede Platte ist anders - unsere Plattenfräsmaschinen passen sich jeder Anforderung an.
Mit einem anpassbaren Spannsystem und der Fähigkeit, unterschiedlichste Plattenvarianten zu bearbeiten, sind unsere Plattenfräsmaschinen die ideale Lösung für vielseitige Einsatzbereiche.
Ergonomie und einfache Beladung:
Das durchdachte Design der Planfräsmaschinen erleichtert die Beladung mit auch sehr großen Platten.
Zukunftssicherheit durch Innovation:
Mit unseren modernen Plattenfräsmaschinen setzen Sie auf modernste Frästechnologie, die Ihnen heute und in Zukunft Wettbewerbsvorteile verschafft. Ihre langlebige Konstruktion und modulare Erweiterungsmöglichkeiten sichern eine hohe Investitionsrendite.
Jetzt Kontakt aufnehmen
Starten Sie jetzt in eine neue Ära. Kontaktieren Sie uns für eine individuelle Beratung und erfahren Sie, wie unsere Plattenfräsmaschinen Ihre Produktionsprozesse revolutionieren können.
FOOKE – Präzision, Effizienz und Wirtschaftlichkeit für Ihren Erfolg!
Tel.: +49 (0) 2861 / 8009 - 222
E-Mail: sales@fooke.de
ANWENDUNGSBEISPIELE MIT UNSEREN PLATTENFRÄSMASCHINEN
Plattenfräsmaschine für
gegossene Aluminiumbarren
Ein führender Aluminiumproduzent setzt die hochmoderne FOOKE Planfräsmaschine in GANTRY-Hochportalbauweise für die präzise Bearbeitung von gegossenen Aluminiumbarren ein. Diese Maschine ist optimal für die Anforderungen der Aluminiumindustrie konzipiert und bietet höchste Effizienz bei der Materialbearbeitung.
Die Aluminiumbarren mit Abmessungen von bis zu 7.000 x 2.300 x 620 mm werden auf der Maschine gespannt. Mit zwei leistungsstarken Direktmotor-Hochfrequenzspindeln (je 440 kW, 3.000 U/min, 1.400 Nm) erfolgt die Zerspanung. Dank der HSC-Technologie (High-Speed-Cutting) entstehen kleine Späne, die sich optimal für die nachgelagerte Brikettierung eignen.
Die Maschine erreicht ein beeindruckendes Zeitspanvolumen von bis zu 2 x 40.000 cm³/min (40 l/min), was die Bearbeitungszeit drastisch reduziert. Unterstützt wird dies durch eine adaptive Vorschubgeschwindigkeitsregelung, die sich automatisch an die Materialeigenschaften anpasst.
Kundenspezifische Vakuumspannvorrichtung
für Plattenfräsmaschine
Die Aluminiumplatte wird auf die modulare Vakuumspannplatte aufgelegt, die mit anpassbaren Längs- und Quernuten ausgestattet ist. Diese ermöglichen die flexible Fixierung unterschiedlichster Plattenformate. Nach der Positionierung wird das Vakuumsystem aktiviert, das die Platte sicher und gleichmäßig fixiert. Die flächige Spannkraft minimiert Vibrationen, verbessert die Maßhaltigkeit und gewährleistet eine ausgezeichnete Oberflächengüte. Eine integrierte Überwachungsfunktion sorgt zudem für die sichere Fixierung des Werkstücks während der gesamten Bearbeitung. Dieses System bietet unserem Kunden maximale Stabilität und Effizienz bei der präzisen Bearbeitung großformatiger Aluminiumplatten.

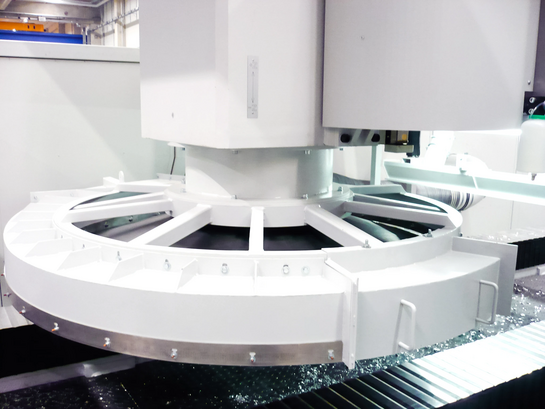

Plattenfräsmaschine mit einem
Fräswerkzeug Ø 3.100 mm
Mit dem großdimensionierten Fräswerkzeug Ø bis 3.100 mm, wird bei unserem Kunden in einem ersten Durchgang überschüssiges Material effizient abgetragen. Die Plattenfräsmaschine erlaubt eine Spantiefe (ap) von 0,1 bis 2,0 mm und eine Schnittbreite (ae) von bis zu 3.000 mm. Anschließend erfolgt die Feinbearbeitung, um die gewünschte Oberflächengüte zu erzielen. Dabei erreicht die Planfräsmaschine eine Rautiefe (Ra) von weniger als 0,28 bis 0,40 µm, was den hohen Anforderungen bei der Bearbeitung von Präzisionsplatten entspricht.
DAS SAGT EIN KUNDE ÜBER UNS UND UNSERE PLATTENFRÄSMASCHINE
Mit FOOKE verbindet uns eine fast 20jährige vertrauensvolle Zusammenarbeit. Die Qualität und Zuverlässigkeit der Maschinen und der sehr gute Service überzeugen uns bis heute. Von der Angebotserstellung über Prozessanpassungen bis zur Endabnahme der Maschinen läuft alles stets reibungslos.
Innovative Technologien und sehr gute Fachkenntnisse sichern zudem zuverlässig unsere Produktionsabläufe. Wir schätzen Fooke als verlässlichen und kundenorientierten Partner.
Dr. Philip Grothe, CEO - Alimex GmbH
HÄUFIG GESTELLTE FRAGEN ZU UNSEREN PLATTENFRÄSMASCHINEN
Für welche Materialien ist die Plattenfräsmaschine geeignet?
Die Planfräsmaschine ist besonders für die präzise Bearbeitung von Aluminiumplatten verschiedener Legierungen konzipiert.
Welche maximale Werkstückgröße kann mit der Plattenfräsmaschine bearbeitet werden?
Es können Werkstücke mit einer Länge von bis zu 6.000 mm (X-Richtung) einer Breite von bis zu 3.000 mm (Y-Richtung) und einer Höhe von maximal 210 mm (Z-Richtung) bearbeiten werden.
Welche Oberflächengüte wird mit einer FOOKE Plattenfräsmaschine erreicht?
Nach dem Fräsen wird eine Rautiefe Ra von weniger als 0,28 bis 0,40 µm erzielt, was auf eine hervorragende Oberflächengüte hinweist.
Welche Vorschubgeschwindigkeiten bietet die Plattenfräsmaschine?
Die X-Achse ermöglicht stufenlose Vorschubgeschwindigkeiten von 5 mm/min bis ca. 60.000 mm/min, während die Z-Achse Geschwindigkeiten von 5 mm/min bis ca. 5.000 mm/min bietet.
Welche optionalen Erweiterungen sind für die Plattenfräsmaschine verfügbar?
Zu den optionalen Erweiterungen gehören unter anderem eine Werkstück-Wendevorrichtung, Folieranlage, Sägevorrichtung, Kollisionsüberwachung, Späneabsaugungssysteme und Werkstück-Handlingsysteme.
Wie wird das Werkstück bei der Plattenfräsmaschine aufgespannt?
Das sichere Aufspannen des zu bearbeitenden Aluminium-Plattenmaterials erfolgt durch eine Vakuumspannplatte mit einer Vielzahl von Längs- und Quernuten, die individuelle Spannfelder ermöglichen.
